# 3，图像的特征提取和描述
# 3-1 Harris角点检测
在OpenCV中实现Hariis检测使用的API是：
dst=cv.cornerHarris(src, blockSize, ksize, k)参数：
- img：数据类型为 float32 的输入图像。
- blockSize：角点检测中要考虑的邻域大小。
- ksize：sobel求导使用的核大小
- k ：角点检测方程中的自由参数，取值参数为 [0.04，0.06].
示例：
import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt
# 1 读取图像，并转换成灰度图像
img = cv.imread('./image/chessboard.jpg')
gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)
# 2 角点检测
# 2.1 输入图像必须是 float32
gray = np.float32(gray)
# 2.2 最后一个参数在 0.04 到 0.05 之间
dst = cv.cornerHarris(gray,2,3,0.04)
# 3 设置阈值，将角点绘制出来，阈值根据图像进行选择
img[dst>0.001*dst.max()] = [0,0,255]
# 4 图像显示
plt.figure(figsize=(10,8),dpi=100)
plt.imshow(img[:,:,::-1]),plt.title('Harris角点检测')
plt.xticks([]), plt.yticks([])
plt.show()
Harris角点检测的优缺点：
优点：
- 旋转不变性，椭圆转过一定角度但是其形状保持不变（特征值保持不变）
- 对于图像灰度的仿射变化具有部分的不变性，由于仅仅使用了图像的一介导数，对于图像灰度平移变化不变；对于图像灰度尺度变化不变
缺点：
- 对尺度很敏感，不具备几何尺度不变性。
- 提取的角点是像素级的
# 3-2 Shi-Tomasi角点检测
在OpenCV中实现Shi-Tomasi角点检测使用API:
corners = cv2.goodFeaturesToTrack ( image, maxcorners, qualityLevel, minDistance )参数：
- Image: 输入灰度图像
- maxCorners : 获取角点数的数目。
- qualityLevel：该参数指出最低可接受的角点质量水平，在0-1之间。
- minDistance：角点之间最小的欧式距离，避免得到相邻特征点。
返回：
- Corners: 搜索到的角点，在这里所有低于质量水平的角点被排除掉，然后把合格的角点按质量排序，然后将质量较好的角点附近（小于最小欧式距离）的角点删掉，最后找到maxCorners个角点返回。
示例：
import numpy as np
import cv2 as cv
import matplotlib.pyplot as plt
# 1 读取图像
img = cv.imread('./img/tv.jpg')
gray = cv.cvtColor(img,cv.COLOR_BGR2GRAY)
# 2 角点检测
corners = cv.goodFeaturesToTrack(gray,1000,0.01,10)
# 3 绘制角点
for i in corners:
x,y = i.ravel()
cv.circle(img,(int(x),int(y)),2,(0,0,255),-1)
# 4 图像展示
plt.figure(figsize=(10,8),dpi=100)
plt.imshow(img[:,:,::-1]),plt.title('shi-tomasi角点检测')
plt.xticks([]), plt.yticks([])
plt.show()结果如下：
总结
-
Harris算法
思想：通过图像的局部的小窗口观察图像，角点的特征是窗口沿任意方向移动都会导致图像灰度的明显变化。
API: cv.cornerHarris()
-
Shi-Tomasi算法
对Harris算法的改进，能够更好地检测角点
API: cv2.goodFeatureToTrack()
# 3-3 SIFT/SURF算法
在OpenCV中利用SIFT检测关键点的流程如下所示：
# 3-1 实例化sift
sift = cv.xfeatures2d.SIFT_create()# 3-2 利用sift.detectAndCompute()检测关键点并计算
kp,des = sift.detectAndCompute(gray,None)参数：
- gray: 进行关键点检测的图像，注意是灰度图像
返回：
- kp: 关键点信息，包括位置，尺度，方向信息
- des: 关键点描述符，每个关键点对应128个梯度信息的特征向量
# 3- 3.将关键点检测结果绘制在图像上
cv.drawKeypoints(image, keypoints, outputimage, color, flags)参数：
- image: 原始图像
- keypoints：关键点信息，将其绘制在图像上
- outputimage：输出图片，可以是原始图像
- color：颜色设置，通过修改（b,g,r）的值,更改画笔的颜色，b=蓝色，g=绿色，r=红色。
- flags：绘图功能的标识设置
- cv2.DRAW_MATCHES_FLAGS_DEFAULT：创建输出图像矩阵，使用现存的输出图像绘制匹配对和特征点，对每一个关键点只绘制中间点
- cv2.DRAW_MATCHES_FLAGS_DRAW_OVER_OUTIMG：不创建输出图像矩阵，而是在输出图像上绘制匹配对
- cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS：对每一个特征点绘制带大小和方向的关键点图形
- cv2.DRAW_MATCHES_FLAGS_NOT_DRAW_SINGLE_POINTS：单点的特征点不被绘制
SURF算法的应用与上述流程是一致，这里就不在赘述。
示例：

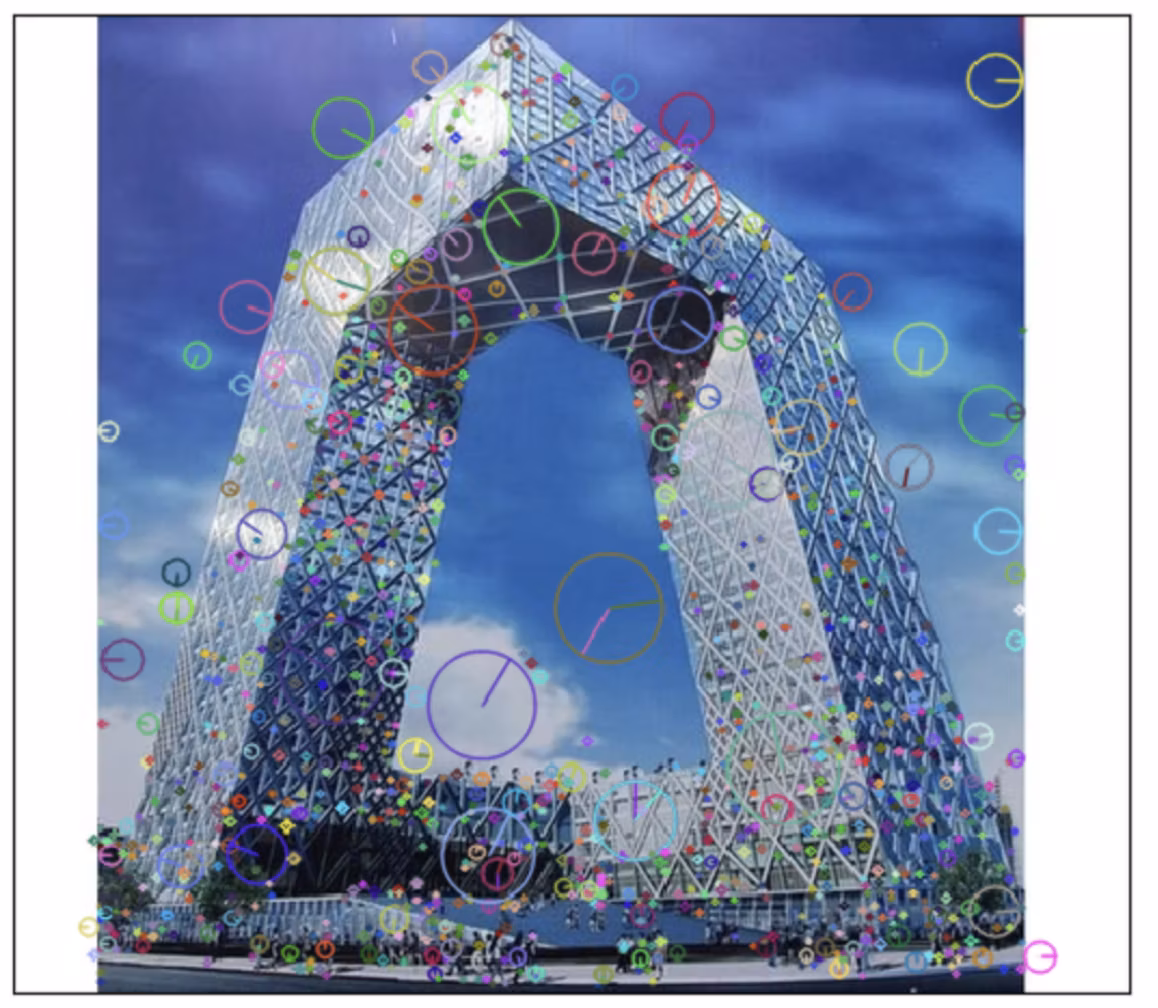

利用SIFT算法在中央电视台的图片上检测关键点，并将其绘制出来：
import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt
# 1 读取图像
img = cv.imread('./image/tv.jpg')
gray= cv.cvtColor(img,cv.COLOR_BGR2GRAY)
# 2 sift关键点检测
# 2.1 实例化sift对象
sift = cv.xfeatures2d.SIFT_create()
# 2.2 关键点检测：kp关键点信息包括方向，尺度，位置信息，des是关键点的描述符
kp,des=sift.detectAndCompute(gray,None)
# 2.3 在图像上绘制关键点的检测结果
cv.drawKeypoints(img,kp,img,flags=cv.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
# 3 图像显示
plt.figure(figsize=(8,6),dpi=100)
plt.imshow(img[:,:,::-1]),plt.title('sift检测')
plt.xticks([]), plt.yticks([])
plt.show()
# 3-4 Fast算法
# 1-1 原理
我们前面已经介绍过几个特征检测器，它们的效果都很好，特别是SIFT和SURF算法，但是从实时处理的角度来看，效率还是太低了。为了解决这个问题，Edward Rosten和Tom Drummond在2006年提出了FAST算法，并在2010年对其进行了修正。
FAST (全称Features from accelerated segment test)是一种用于角点检测的算法，该算法的原理是取图像中检测点，以该点为圆心的周围邻域内像素点判断检测点是否为角点，通俗的讲就是若一个像素周围有一定数量的像素与该点像素值不同，则认为其为角点。
# 1.1.1 FAST算法的基本流程
-
在图像中选取一个像素点 p，来判断它是不是关键点。$$I_p$$等于像素点 p的灰度值。
-
以r为半径画圆，覆盖p点周围的M个像素，通常情狂下，设置 r=3，则 M=16，如下图所示：
-
设置一个阈值t，如果在这 16 个像素点中存在 n 个连续像素点的灰度值都高于$$I_p + t$$，或者低于$$I_p - t$$，那么像素点 p 就被认为是一个角点。如上图中的虚线所示，n 一般取值为 12。
-
由于在检测特征点时是需要对图像中所有的像素点进行检测，然而图像中的绝大多数点都不是特征点，如果对每个像素点都进行上述的检测过程，那显然会浪费许多时间，因此采用一种进行非特征点判别的方法：首先对候选点的周围每个 90 度的点：1，9，5，13 进行测试（先测试 1 和 19, 如果它们符合阈值要求再测试 5 和 13）。如果 p 是角点，那么这四个点中至少有 3 个要符合阈值要求，否则直接剔除。对保留下来的点再继续进行测试（是否有 12 的点符合阈值要求）。
虽然这个检测器的效率很高，但它有以下几条缺点：
- 获得的候选点比较多
- 特征点的选取不是最优的，因为它的效果取决与要解决的问题和角点的分布情况。
- 进行非特征点判别时大量的点被丢弃
- 检测到的很多特征点都是相邻的
前 3 个问题可以通过机器学习的方法解决，最后一个问题可以使用非最大值抑制的方法解决。
# 1.1.2 机器学习的角点检测器
-
选择一组训练图片（最好是跟最后应用相关的图片）
-
使用 FAST 算法找出每幅图像的特征点，对图像中的每一个特征点，将其周围的 16 个像素存储构成一个向量P。
-
每一个特征点的 16 像素点都属于下列三类中的一种
-
根据这些像素点的分类，特征向量 P 也被分为 3 个子集：Pd ，Ps ，Pb，
-
定义一个新的布尔变量$$K_p$$，如果 p 是角点就设置为 Ture，如果不是就设置为 False。
-
利用特征值向量p，目标值是，训练ID3 树（决策树分类器）。
-
将构建好的决策树运用于其他图像的快速的检测。
# 1.1.3 非极大值抑制
在筛选出来的候选角点中有很多是紧挨在一起的，需要通过非极大值抑制来消除这种影响。
为所有的候选角点都确定一个打分函数$$V $$ ， $$V $$的值可这样计算：先分别计算$$I_p$$与圆上16个点的像素值差值，取绝对值，再将这16个绝对值相加，就得到了$$V $$的值
最后比较毗邻候选角点的 V 值，把V值较小的候选角点pass掉。
FAST算法的思想与我们对角点的直观认识非常接近，化繁为简。FAST算法比其它角点的检测算法快，但是在噪声较高时不够稳定，这需要设置合适的阈值。
# 1-2 实现
OpenCV中的FAST检测算法是用传统方法实现的，
1.实例化fast
fast = =cv.FastFeatureDetector_create( threshold, nonmaxSuppression)参数：
- threshold：阈值t，有默认值10
- nonmaxSuppression：是否进行非极大值抑制，默认值True
返回：
- Fast：创建的FastFeatureDetector对象
2.利用fast.detect检测关键点，没有对应的关键点描述
kp = fast.detect(grayImg, None)参数：
- gray: 进行关键点检测的图像，注意是灰度图像
返回：
- kp: 关键点信息，包括位置，尺度，方向信息
3.将关键点检测结果绘制在图像上，与在sift中是一样的
cv.drawKeypoints(image, keypoints, outputimage, color, flags)示例：
import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt
# 1 读取图像
img = cv.imread('./image/tv.jpg')
# 2 Fast角点检测
# 2.1 创建一个Fast对象，传入阈值，注意：可以处理彩色空间图像
fast = cv.FastFeatureDetector_create(threshold=30)
# 2.2 检测图像上的关键点
kp = fast.detect(img,None)
# 2.3 在图像上绘制关键点
img2 = cv.drawKeypoints(img, kp, None, color=(0,0,255))
# 2.4 输出默认参数
print( "Threshold: {}".format(fast.getThreshold()) )
print( "nonmaxSuppression:{}".format(fast.getNonmaxSuppression()) )
print( "neighborhood: {}".format(fast.getType()) )
print( "Total Keypoints with nonmaxSuppression: {}".format(len(kp)) )
# 2.5 关闭非极大值抑制
fast.setNonmaxSuppression(0)
kp = fast.detect(img,None)
print( "Total Keypoints without nonmaxSuppression: {}".format(len(kp)) )
# 2.6 绘制为进行非极大值抑制的结果
img3 = cv.drawKeypoints(img, kp, None, color=(0,0,255))
# 3 绘制图像

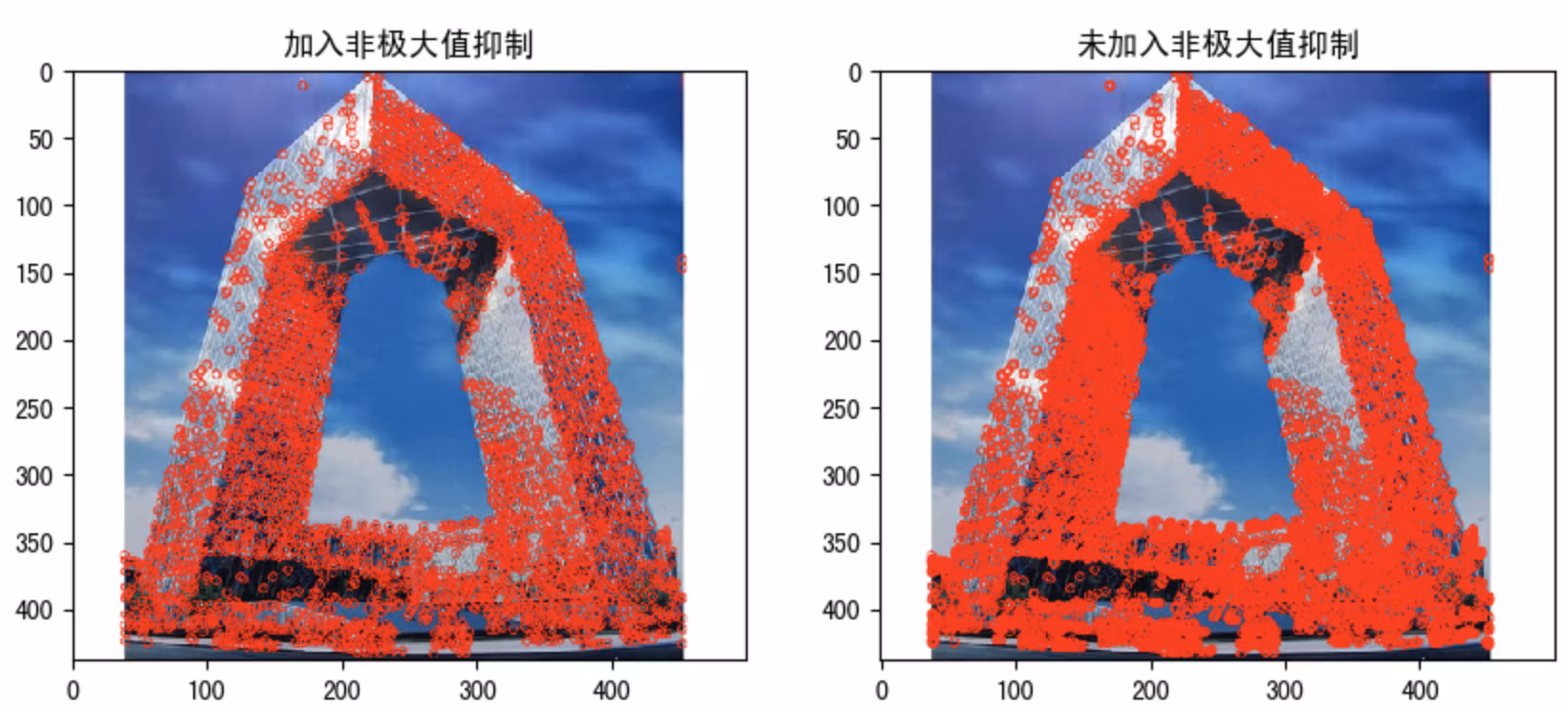

fig,axes=plt.subplots(nrows=1,ncols=2,figsize=(10,8),dpi=100)
axes[0].imshow(img2[:,:,::-1])
axes[0].set_title("加入非极大值抑制")
axes[1].imshow(img3[:,:,::-1])
axes[1].set_title("未加入非极大值抑制")
plt.show()结果：
# 3-5 ORB 算法
# 2.1 原理
SIFT和SURF算法是受专利保护的，在使用他们时我们是要付费的，但是ORB（Oriented Fast and Rotated Brief）不需要，它可以用来对图像中的关键点快速创建特征向量，并用这些特征向量来识别图像中的对象。
# 2.1.1 ORB算法流程
ORB算法结合了Fast和Brief算法，提出了构造金字塔，为Fast特征点添加了方向，从而使得关键点具有了尺度不变性和旋转不变性。具体流程描述如下：
- 构造尺度金字塔，金字塔共有n层，与SIFT不同的是，每一层仅有一幅图像。第s层的尺度为：
\sigma_0$$是初始尺度，默认为1.2，原图在第0层。  第s层图像的大小：
SIZE = (H*\frac{1}{\sigma_s})\times(W*\frac{1}{\sigma_s})
m_{pq}=\sum_{x,y}xpyqI(x,y)
C=(\frac{m_{10}}{m_{00}},\frac{m_{01}}{m_{10}})
\theta = arctan(m_{01},m_{10})
- 为了解决旋转不变性，将特征点的邻域旋转到主方向上利用Brief算法构建特征描述符，至此就得到了ORB的特征描述向量。 ##### 2.1.2 BRIEF算法 **BRIEF是一种特征描述子提取算法，并非特征点的提取算法，一种生成二值化描述子的算法，不提取代价低，匹配只需要使用简单的汉明距离(Hamming Distance)利用比特之间的异或操作就可以完成。因此，时间代价低，空间代价低，效果还挺好是最大的优点。** **算法的步骤介绍如下**： 1. **图像滤波**：原始图像中存在噪声时，会对结果产生影响，所以需要对图像进行滤波，去除部分噪声。 2. **选取点对**：以特征点为中心，取S*S的邻域窗口，在窗口内随机选取N组点对，一般N=128,256,512，默认是256，关于如何选取随机点对，提供了五种形式，结果如下图所示： - x,y方向平均分布采样 - x,y均服从Gauss(0,S^2/25)各向同性采样 - x服从Gauss(0,S^2/25)，y服从Gauss(0,S^2/100)采样 - x,y从网格中随机获取 - x一直在(0,0)，y从网格中随机选取  图中一条线段的两个端点就是一组点对，其中第二种方法的结果比较好。 3. **构建描述符**：假设x,y是某个点对的两个端点，p(x),p(y)是两点对应的像素值，则有：t(x,y)=\begin{cases}1 &if p(x)>p(y)\
0& else\end
