将形式语言理论应用于机器人结构设计的巧妙方法，也是整篇论文的基石。

# 1. 核心思想：用“造句”的方式来“造机器人”

想象一下，我们要设计一种语言来描述所有可能的机器人。这种语言的“字母表”就是各种机器人零件（连杆、关节、轮子等）。递归图语法就是这套语言的语法规则。

  • 普通语法（如英语语法）：规则规定如何将单词（名词、动词）组合成合法的句子。
  • 图语法：规则规定如何将零件（节点） 通过连接关系（边） 组合成合法的机器人结构图。
  • 递归：规则可以引用自身，从而用有限的规则描述出无限复杂或大规模的结构（比如，一条蜈蚣有100条腿，但规则可能只有几条）。

# 2. 图语法的组成部分（The Formal Definition）

论文中将语法定义为一个五元组：G = (N, T, A, R, S)

  • N (Non-terminal Symbols, 非终端符号)：代表未完成的、抽象的子组件。它们不能成为最终机器人的一部分，必须被后续的规则替换掉。例如：BODY（身体）、LEG（腿）、APPENDAGE（附属肢）。这是实现递归的关键。
  • T (Terminal Symbols, 终端符号)：代表具体的、物理的机器人组件。它们是最终的零件，不能再被展开。例如：Link（连杆）、RevoluteJoint（旋转关节）、Wheel（轮子）。
  • A (Attributes, 属性)：为终端符号赋予具体的参数，使设计多样化。例如：一个RevoluteJoint可以有属性 θ_i（初始角度）和 θ_r（旋转范围）。
  • R (Production Rules, 产生式规则)：这是语法的核心，定义了如何将一个符号（通常是非终端符号）替换为一个小的图（由非终端和终端符号共同组成）。规则的形式是：左值 → 右值。
  • S (Start Symbol, 起始符号)：整个推导过程的开始，通常是一个代表“整个机器人”的非终端符号，如 ROBOT 或 S。

# 3. 递归图语法的工作流程（Derivation Process）

生成一个机器人就是从一个初始符号开始，不断地应用规则，直到图中不再包含任何非终端符号。这个过程称为“推导”。

举个例子（参照论文中的图5）：

  1. 起始：我们从 S (Start) 开始。
  2. 应用规则 r1: S → H B T：现在图有了三个部分：头(H)、身体(B)、尾(T)。它们都是非终端符号。
  3. 应用规则 r2: B → U B：这体现了递归！规则将身体 B 扩展成了“一个身体节段 U” + “另一个身体 B”。这个过程可以重复无数次，从而生成任意长度的身体。
  4. 应用规则 r3: U → D D：将身体节段 U 扩展为两个对称的连接点 D（代表左和右），用于添加肢体。
  5. 应用规则 r4: D → C L：将连接点 D 扩展为一个关节(C)和一个肢体(L)。
  6. 应用规则 r5: L → J L：再次递归！这条规则可以将肢体 L 扩展为一个关节(J)和另一个肢体(L)，从而创造出多段的肢体（像我们的上臂+前臂）。
  7. ...（继续应用规则）
  8. 最终，所有非终端符号（如 J, L, C）都会被组件规则替换为终端符号（如 RevoluteJoint, Link, Wheel）。

通过这种方式，一个简单的起始符号 S，经过一系列递归规则的展开，最终生成了一個复杂的、对称的、可制造的机器人结构图。

# 4. 论文中语法规则的具体设计

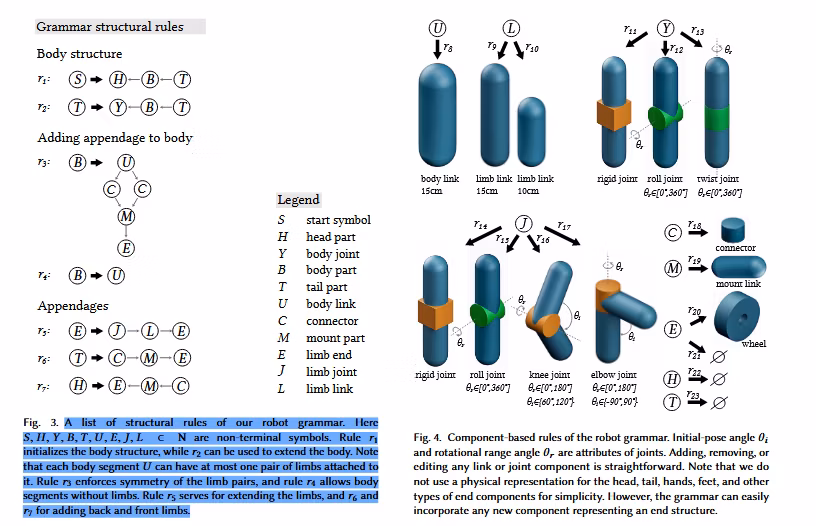

论文的规则分为两大类（Fig. 3 & 4）：

a) 结构规则 (Structural Rules)

  • 作用：定义机器人的拓扑骨架。它们负责“长身体”、“长腿”，但不管具体是用什么零件。
  • 特点：规则的右值通常包含非终端符号，因此可以继续展开。
  • 示例：
    • r1: S → H B T (初始化一个带头尾的身体)
    • r2: B → U B (递归地扩展身体)
    • r3: U → D D (在身体节段上添加对称的连接点)

b) 组件规则 (Component Rules)

  • 作用：将抽象的非终端符号实例化为具体的物理组件。
  • 特点：规则的右值只包含终端符号（和它们的属性），推导到这一步就停止了。
  • 示例：
    • r16: C → RevoluteJoint(θ_i, θ_r) (将连接符 C 实例化为一个旋转关节)
    • r20: L → Link (将肢体符 L 实例化为一根连杆)

# 5. 为什么这个方法如此强大？

  1. 紧凑性与表达性：只用几十条规则（论文中约23条），就能描述数十万个独特且合理的机器人设计。它排掉了所有无效的设计（如孤立的连杆、无法连接的关节），极大地压缩了搜索空间。
  2. 保证可制造性：由语法规则生成的图，天生就保证了零件之间连接关系的合理性，可以直接映射为三维模型用于仿真和制造。
  3. 融合领域知识：语法规则的设计融入了生物学的启发（如节肢动物的对称性、身体分节），使得生成的设计不仅合理，而且“像那么回事”，提高了搜索效率。
  4. 递归性：这是实现高度复杂性和多样性的关键。几条递归规则就能覆盖从蜘蛛（8条腿）到蜈蚣（100条腿）的所有可能。
  5. 可扩展性：如果想加入新的组件（比如一个“抓手”），只需要定义新的终端符号和为它添加几条新的规则即可，整个系统框架不需要改变。

# 对你的专利的启示与区别

  • 启示：你的专利中的 “图语” 完全可以借鉴这种基于图的形式化表示方法。它提供了一种结构化、离散化描述机器人拓扑的优秀范式。
  • 核心区别：RoboGrammar的语法是离散的，它生成一个结构，然后通过外部搜索算法（GHS） 在这个离散空间里筛选。而你的专利核心是 “可微分”。
    • 你的机会：你可以思考如何将连续参数（连杆长度、关节刚度、质量等）融入到这个“图语”表示中。你的“可微分物理平台”可以直接计算性能损失关于这些连续参数的梯度，从而优化它们，而不仅仅是搜索。
    • 更高阶的想法：你甚至可以尝试让神经网络学习语法规则的应用概率，或者直接生成满足语法约束的图结构，从而用梯度下降的方式来“学习”最优的拓扑，这将是一个巨大的突破。

总而言之，递归图语法是RoboGrammar的“设计语言”，它优雅地将生物学先验知识、可制造性约束和组合爆炸的设计空间管理结合在了一起。理解了它，就理解了这篇论文一半的精髓。你的工作可以在此基础上，引入可微分性，迈向下一阶段。
